江蘇省地質環境勘查院南通分院太陽能-地下水地源熱泵耦合項目

2021-12-25 17:18:25 sunmedia 1636


江蘇省地質環境勘查院南通分院新建的科研實驗樓暨巖芯資料庫、生產設備及檢測用房,該樓位于江蘇省南通市,為科研類辦公樓,總建筑面積4241.44㎡(空調面積3397.9㎡),建筑高度23.90m,地下1層為汽車庫,地上分為6層主樓和2層附樓,主要功能為科研實驗、巖芯資料庫、生產設備、監測用房等。

一、項目基本情況

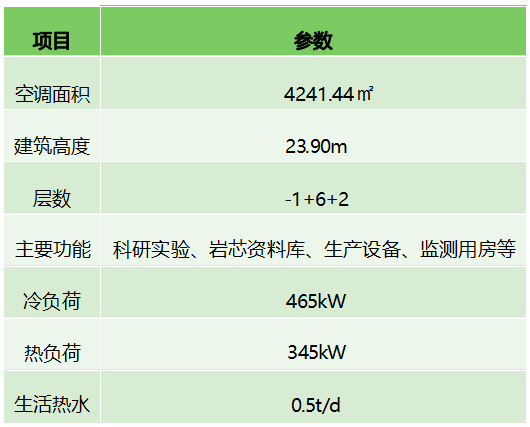

江蘇省地質環境勘查院南通分院新建的科研實驗樓暨巖芯資料庫、生產設備及檢測用房,該樓位于江蘇省南通市,為科研類辦公樓,總建筑面積4241.44㎡(空調面積3397.9㎡),建筑高度23.90m,地下1層為汽車庫,地上分為6層主樓和2層附樓,主要功能為科研實驗、巖芯資料庫、生產設備、監測用房等。

本項目核心機理:在不同工況下,采用輔助能源提高主機低溫?zé)嵩礈囟然蚪档椭鳈C(jī)高溫?zé)嵩礈囟?,從而減少主機的做功能耗,實現系統多種能源耦合互補的節能運行。


二、工藝流程

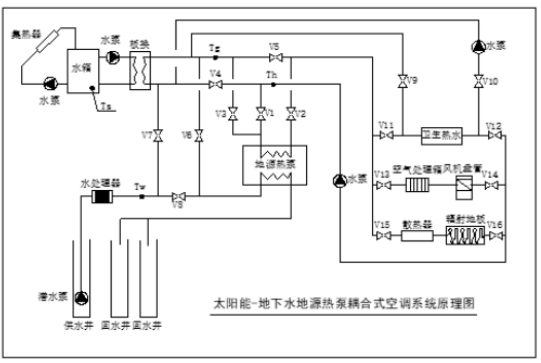

本項目核心機理:在不同工況下,采用輔助能源提高主機低溫?zé)嵩礈囟然蚪档椭鳈C(jī)高溫?zé)嵩礈囟?,從而減少主機的做功能耗,實現系統多種能源耦合互補的節能運行。



三、主要設備選型

a、主機

綜合主機房層高較低、后期使用時主機可對應各末端分區獨立配置、減少無用耗功、提高主機能效、多種能源應用時機組靈活調節、穩定可靠等多方面因素,設計選用2臺螺桿式水源熱泵主機(PSRHH.C.Y0701制冷量:247.1kW制熱量:264.4kW)。夏季供回水溫度為7/12℃,冬季供回水溫度為45/40℃,制冷劑為R410A環保型冷媒。

熱泵主機房位于地下一層,兩臺主機并聯連接,可根據空調末端實際運行需求,匹配開啟主機數量,每臺主機也可調節運行比例,從而通過靈活調節減少系統運行中的無用耗功。

b、末端

空調房間采用風機盤管加新風的空調方式。

(一)空調水系統

空調水系統形式為:閉式兩管制、水平同程立管同程、一次泵變流量系統。

機房設置3臺空調冷熱水循環泵(流量:60m3/h,揚程:30m),2用1備,所有冷熱水循環泵均采用變頻控制。

各層回水管上設動態流量平衡閥,空調冷熱水供回水總管之間設旁通管及壓差旁通閥。

末端風機盤管回水支管設置電動二通閥(雙位調節),新風機組回水支管設置電動二通閥(連續調節)。

空調冷熱水管路設電子水處理器及定壓裝置。

(二)空調風系統

房間內設置臥式暗裝風機盤管,采用帶三檔調速的溫控器,氣流組織形式主要為側送下回,個別機組采用上送上回。

新風由吊頂式空氣處理機組提供,設于走廊吊頂,新風承擔部分室內冷負荷,經處理后直接送至各空調房間。

各個風口結合空調室內裝飾風格選取匹配的形式。

c、地下水換熱系統

根據本項目空調系統冷熱負荷為465/345kW,結合主機效率,需地下水承擔的換熱量為519.12kW/295.25kW,地下水利用溫差取5℃,則對應夏季/冬季需抽取地下水水量為89t/h/51t/h。根據南通地區地下水地源熱泵的實施情況,并結合項目所在地的水文地質情況及我院既有經驗,項目所在地地下水取水能力約60~100t/h,按照“一抽一灌”原則,需施工取水井一口、回灌井一口,為滿足示范中心監測要求,對地下水進行長期的水溫、水質、水量、水位監測,需觀測井三口,單井深約126米。地下水經板換機組接入主機循環。

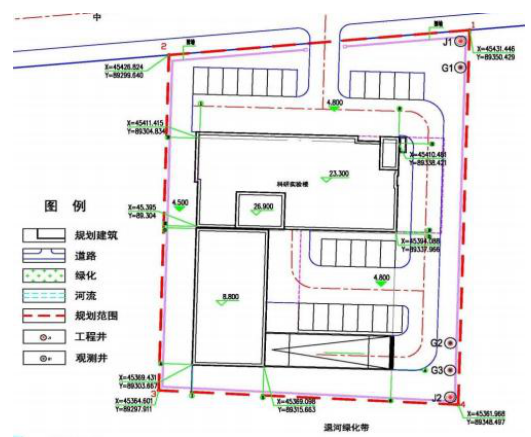

工程井及觀測井平面布置圖

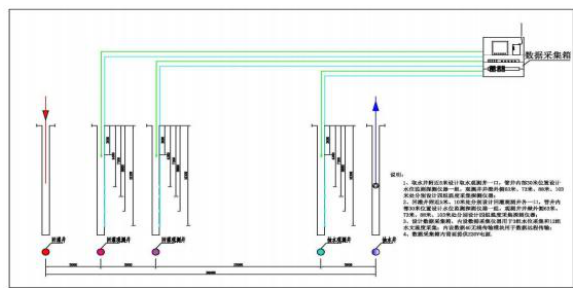

室外水井自動監測控制系統:通過對熱泵主機、地下水側、太陽能集熱側及空調末端進出水溫度、流量、水壓等的監測,研究空調系統運行與地下水、集熱系統及地溫場變化的關系,積累多種能源綜合應用的系統數據,通過自動化預控制,實現系統節約用能、科學用能。


(2)典型經驗和做法

1)室外水井

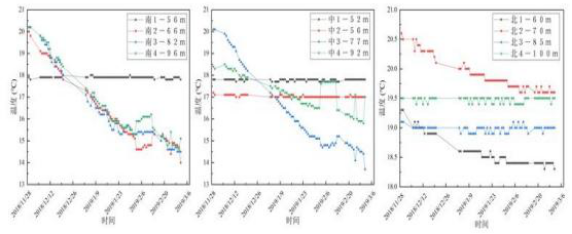

在確定了運行工況與抽水—回灌井間距的情況下,對地下水源熱泵供暖空調系統未來十年的熱平衡發展趨勢進行了模擬預測,并結合實際運行工況提出了多種方案如:增大溫差或減小循環水量、適當調整春秋季節的抽水量與回灌量、冬季互換抽灌井的優化方法以解決系統熱量堆積的問題,為地下水資源的合理開發

d、太陽能集熱系統

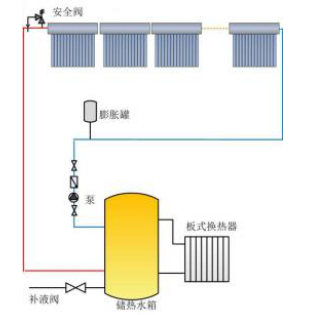

本系統采用集中集熱、集中儲熱太陽能熱水系統。

考慮太陽能與地源熱泵聯合運行的關鍵時間為冬季,為了保證冬季太陽能系統可以高效、防凍、穩定的運行,采用了新型熱管式真空管太陽能集熱器,在6層屋面共布置了60臺集熱器,采光面積達180平方米。

根據屋面的有效利用面積進行布置。

建筑物與正南北方向夾角小于5°。為了美觀性,集熱器的布置與建筑物的邊線一致。

減少建筑物對集熱器以及集熱器之間的太陽光遮擋。

兩塊集熱場采用并聯聯接,為了避免水力失衡,采用了靜態平衡閥。

考慮熱泵空調的運行時間與太陽能采集的時間較為一致,本系統采用了小型緩沖水箱設計,并考慮真空集熱管的高溫性能,避免集熱系統溫度過高,采用了4t的承壓水箱設計。

為了保證與外界系統進行高效的能量傳輸,采用了板式換熱器設計。

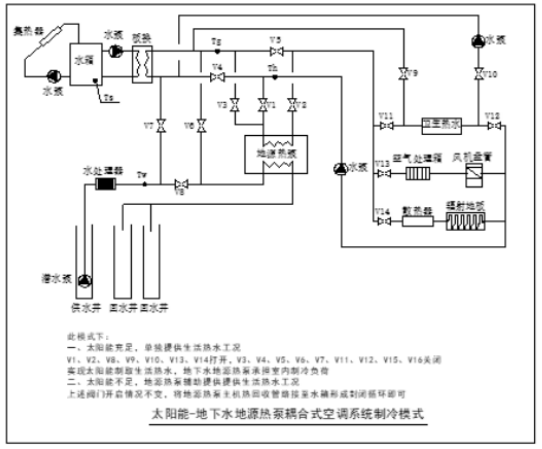

太陽能集熱系統,除了提供生活熱水外,經板換切入熱泵主機循環;地下水換熱系統與太陽能集熱系統均經同一板換接入熱泵主機系統,并通過管路上的閥門啟閉實現兩套室外熱源系統有機運行。


四、項目經濟性、環境及社會效益

本項目總初投資為260萬元(包含自動監測控制平臺、太陽能集熱系統),承擔了項目的供冷供熱及供熱水需求,總量增加初投資約為45%,主要的增資部分為自動監測空調平臺納入了空調所有末端的監測與控制,此部分約占總量增加初投資的20%,根據兩個冷暖季實際運行電費統計計算,本項目耦合運行節能率比單一能源系統節約26%,投資回收期約3.5年,經濟效益明顯;特別值得參考的是本項目把末端的監測控制均納入控制平臺,為不斷的節能優化運行提供了支撐,后續通過數據分析,可以保證系統根據自身的使用特點不斷的優化。

五、典型經驗及做法

(一)室外水井

在確定了運行工況與抽水—回灌井間距的情況下,對地下水源熱泵供暖空調系統未來十年的熱平衡發展趨勢進行了模擬預測,并結合實際運行工況提出了多種方案如:增大溫差或減小循環水量、適當調整春秋季節的抽水量與回灌量、冬季互換抽灌井的優化方法以解決系統熱量堆積的問題,為地下水資源的合理開發利用與地下水源熱泵供暖空調系統的可持續運行提供決策依據。


2)空調系統經濟效益

本項目空調系統 EERS 經測算約為: 5.7 (含照明、辦公用電) >3.9

本項目空調系統 COPS 經測算約為: 7.8 (含照明、辦公用電) 根據測算,系統的負荷平均為設計負荷的 72%。

3)太陽能與地下水水源熱泵耦合式空調系統適用場景

太陽能冬季工況可提供供熱負荷 20%以上熱量的地區;

淺層地?zé)崮苜Y源豐富地區, 地下水不豐富地區可用地埋管地源熱泵與之耦合;

太陽能不豐富地區,可用余熱熱源進行代替,與地源或者水源進行耦合;

需要解決冷堆積的地區, 可用太陽能進行耦合, 既可以降低冷堆積, 又可以 在過渡季節進行預處理,實現蓄能。

(二) 空調系統高效運行分析

空調的預處理能夠有效減少功耗, 采用自控集中調節, 根據每個房間的運行 狀態,計算需求側負荷大小,自動調節主機跟水泵。

設備的并聯運行,方便啟停,節能效果要明顯優于變頻跟壓縮機調速。

大溫差小流量能減少水泵耗功。

地溫場維持在較好的溫度區間,能夠明顯提高熱泵主機的工作效率。

冬季聯合運行時,冷凝器側進、出水溫度(45/50℃)一定的情況下,不同 的蒸發器進水溫度對機組 COP 值影響成正比(+3%~5%),隨蒸發器溫度升高, 機組 COP 值增大,根據耦合切換溫度 18℃概算,本項目在聯合運行時,將蒸發 溫度平均提高了 8.6℃,使得主機運行效率提高了 25.8%以上。

(三) 太陽能與地下水水源熱泵耦合式空調系統適用場景

太陽能冬季工況可提供供熱負荷 20%以上熱量的地區;

淺層地?zé)崮苜Y源豐富地區, 地下水不豐富地區可用地埋管地源熱泵與之耦合;

太陽能不豐富地區,可用余熱熱源進行代替,與地源或者水源進行耦合;

需要解決冷堆積的地區, 可用太陽能進行耦合, 既可以降低冷堆積, 又可以在過渡季節進行預處理,實現蓄能。

六、存在的問題和建議

(一)問題

(1)設計與實際使用的負荷差別,導致系統長期處于高能耗狀態。

(2)設備可以變頻、調級、閥門可以調節,但是當直管路里處于非滿管流時,壓力、流量傳感器都處于不穩定漂移狀態,監測數據極不準確。

(3)系統非滿負荷運行超過90%的時間,低負荷工況,很容易出現滿足溫差不滿足流量而報警、滿足流量不滿足溫差而浪費電能。

(4)系統設計時,管道根據最大流量確定,當季節切換或部分負荷運行時,通過變頻調節了流量,在固定管徑下,流速的變化帶來了水泵耗功的波動。

(二)建議

多能互補項目需要從實際運行特點及規律出發進行系統的設計、實施,減少設計時生搬規范而帶來的實際使用不節能現象,需要設計審核、實施管理及監理各個環節有相應的政策引導和支持。
