氣動三通球閥T型和L型之間的區別

2021-11-14 11:59:14 sunmedia 2162


氣動三通球閥是近年來被廣泛采用的一種新型閥門,在管路中主要用來做切斷、分配和改變介質的流動方向,根據內部結構形式不同,可分為L型和T型,但從外形上兩者是看不出什么區別的!那么對于氣動三通球閥T型和L型的原理及適用工況,又有什么不同?又該如何選擇呢?下面億眾閥門來帶大家了解下吧。

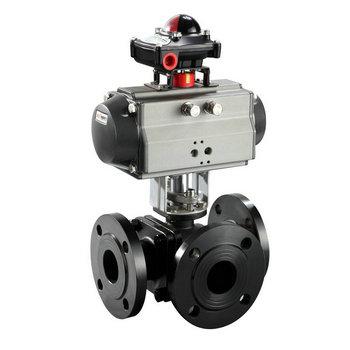

氣動法蘭三通球閥

氣動法蘭三通球閥


氣動內螺紋三通球閥

氣動內螺紋三通球閥

氣動三通球閥常見的連接方式有法蘭或者內螺紋,根據管道實際工況而選擇!那么在使用過程中應當按照不同的工況,選擇不同的結構形式,從在工藝上來說,T型球閥可以替代L型球閥,兩者工作原理圖如下:

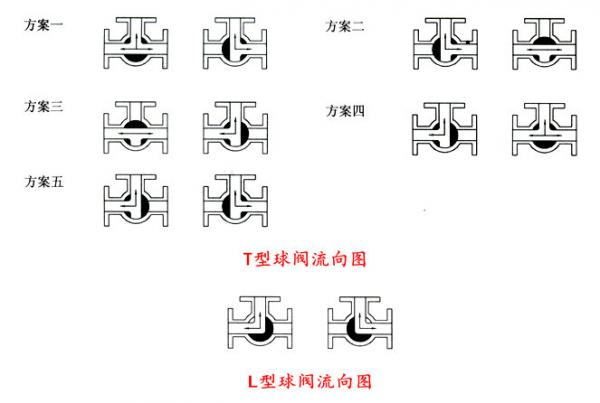

氣動三通球閥工作原理圖

L型氣動三通球閥用于介質流向的切換,能使相互垂直的兩個通道連通(如流向圖L型)。T型氣動三通球閥不僅可實現介質流向的切換,也可使三個通道相互連通,同時也可關閉任一通道,使另外兩個通道連通,靈活控制管路中介質的合流或分流。

關鍵詞:氣動三通球閥,
