悅享高端 品尚睿造——連成煤焦化裝置用全保溫夾套泵設計推廣與應用

2020-11-05 11:03:34 sunmedia 2757


近日,連成集團大連工廠克服疫情,加班加點保質保量完成的27臺煤焦化用泵,其中包含10臺SLZAO開式全保溫夾套泵已成功交付印度尼西亞知名煤焦化企業,這是大連工廠在輸送高粘、高溫、含催化劑固體硬顆粒的煤焦化行業用泵的又一成功合作案例。也是在“一帶一路”中,與國外用戶在煤化工領域中的首次合作,具有里程碑的意義。

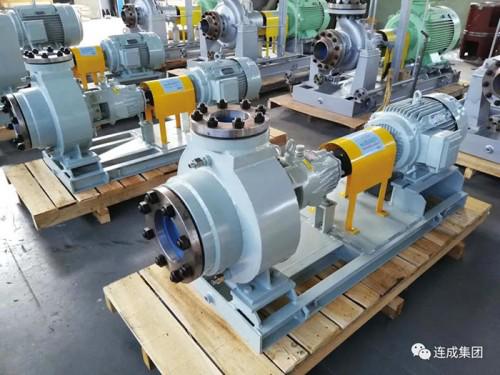

圖1 出口印尼的煤焦化全保溫泵(API610-OH1)

眾所周知,煤焦化又稱煤炭高溫干餾,是最早應用的煤化工。是以煤為原料,在隔絕空氣條件下,加熱到950℃左右,經高溫干餾生產焦炭,同時獲得煤氣、煤 焦油并回收其它化工產品的一種煤轉化工藝。主要有冷鼓(冷凝鼓風裝置)、脫硫(H.P.E脫硫裝置)、硫胺(噴淋飽和器硫胺裝置)、終冷(終冷洗苯裝置)、粗苯(粗苯蒸餾裝置)、蒸氨裝置等等。焦炭的主要用途是煉鐵,少量用作化工原料制造電石、電極等。煤焦油是黑色粘稠性的油狀液體,其中含有苯、酚、萘、蒽等重要化工原料。

SLZA(見圖2)、SLZAO(見圖3) 是煤化工裝置中的主要設備。而SLZAO全保溫夾套泵則是石油煉制工業、有機化學工業裝置中輸送含顆粒及粘稠介質的重要的關鍵設備之一。

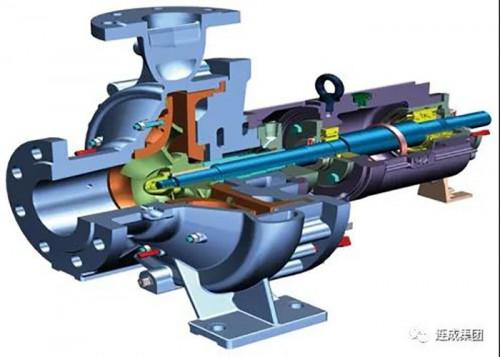

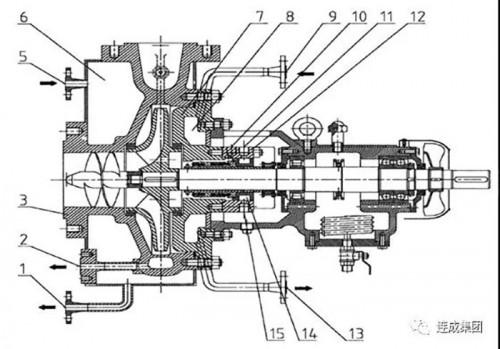

圖2 SLZA 全保溫夾套泵

圖2 SLZA 全保溫夾套泵

近些年來,連成集團大連工廠通過不斷創新與優化設計,陸續研制推出適合于輸送高溫、高壓、易燃、易爆、有毒、含固體顆粒及粘稠介質如煤焦化領域的SLZAO及SLZA全保溫夾套泵,且可配置符合API682的機封及沖洗方案。

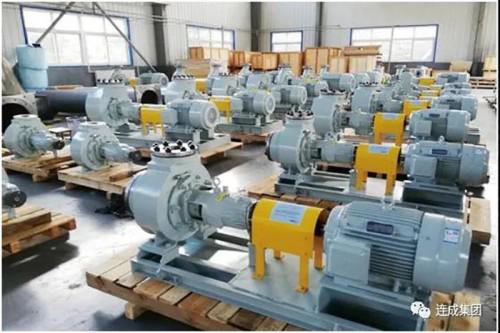

圖4 出口印尼的SLZAO全保溫開式葉輪泵

SLZAO開式全保溫夾套泵及SLZA全保溫夾套泵的研制過程中,與熱加工廠家合作,采用新的鑄造工藝技術,結合運用不等收縮率鑄造工藝設計技術、高強度水溶性鑄造材料及低發氣抗燒結鑄造材料形成新的鑄造工藝,解決了泵體承壓、鑄件焊接及耐磨蝕等難題。

SLZAO開式全保溫夾套泵,實現產品領域的技術突破。葉輪為開式或者半開式,設置可更換的前后耐磨板,使用壽命長。泵內部表面采用特殊處理工藝,全面強化材料表面性能,保證在高溫(400℃)時葉輪、泵體、前后耐磨板等過流件表面硬度達700HV以上,硬化層厚度達0.6mm,解決了煤焦油顆粒(可達4mm)以及催化劑顆粒對高速旋轉離心泵沖刷磨蝕,保證泵工業運行壽命大于8000h;

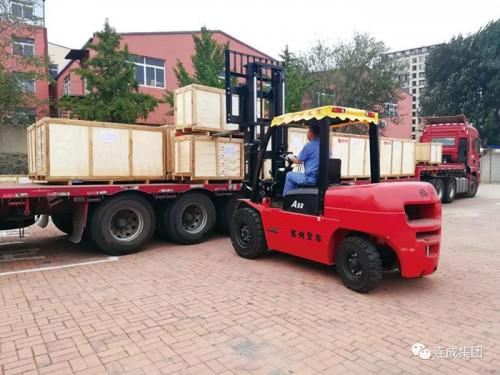

圖5 出口印尼的煤焦化全保溫泵板車發貨

該產品安全系數高,泵體全保溫結構設計以實現保持穩定熱能量的效果。泵最高溫度450℃,最高壓力5.0MPa。

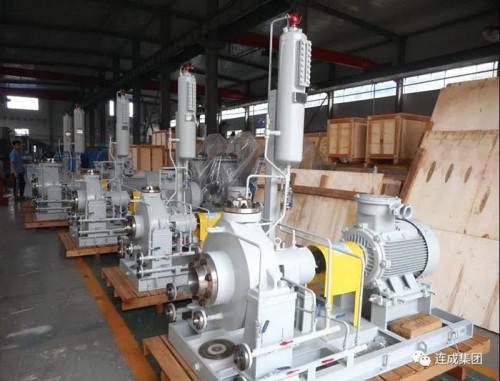

圖6 SLZA全保溫夾套泵(API610-OH2)

SLZAO開式全保溫夾套泵,其集成度高。機組由泵、電動機、機封系統、沖洗系統、冷卻系統、電氣系統、全生命周期在線監控控制系統(若需要)等組成。

SLZAO開式全保溫夾套泵的研制可追溯到2015年,大連工廠針對煤焦油輸送高溫、高粘、含固體硬顆粒的工況進行了研發工作,并取得成功,也因此提升了連成集團大連工廠自主創新水平,滿足了國民經濟和國家重點建設工程對裝備產品的需求,助力國內外石油化工行業的發展。

自2015年在朝陽黑貓伍興岐炭黑有限責任公司等用于原料焦油輸送泵至今,SLZAO開式全保溫夾套泵在現場運行數據顯示,該產品主要性能指標和產品外觀美感等達到國內同類產品先進水平。

目前,業績已拓展至國內外近百家客戶,如遷安市九江煤炭?jī)?chǔ)運有限公司、秦皇島安豐鋼鐵有限公司、遷安市九江煤炭?jī)?chǔ)運有限公司、云南煤業能源股份有限責任公司、秦皇島安豐鋼鐵有限公司、唐山中溶科技有限公司、朝陽黑貓伍興岐炭黑有限責任公司、山西晉豐煤化工有限責任公司、新昌南煉焦化工有限責任公司、吉林建龍鋼鐵有限責任公司、新泰正大焦化有限公司、唐山佳華煤化工有限公司、酒泉市浩海煤化有限公司等運行效果良好,事故率低,完全滿足工藝流程需要,得到了客戶的肯定和好評。

中國通用機械工業協會泵業分會
