1954、1974、1990 以及 2014 年——德國男足均勇奪世界杯冠軍，喚起了歷代德國球迷無比愉悅的美好回憶。這也正是德國國家隊隊服上所繡“四星”的來歷，位于多特蒙德的德國足球博物館記錄下了這幾段輝煌歷程，以及其他一幕幕令人難忘的回憶畫面?！疤匦驁觥迸c活動區以及餐飲服務設施完整地構成了這份獨一無二的“足球”體驗?？照{(diào)系統采用了“全新戰術理念”，為參觀者們打造了理想的氛圍，盡情歡呼、驚嘆和娛樂。其中包括受到樓宇管理系統控制的威樂 (WILO) 高效泵產品，可以實現精準地按需進行冷暖供應。

　　“我感覺就像在烤雞店里踢完了整場比賽，”在馬拉卡納體育場淘汰法國隊之后，德國球員托馬斯?穆勒 (Thomas Müller) 這樣調侃了里約的天氣。運動員要如何應對 2014 年世界杯舉辦地巴西的高溫天氣是當時媒體的熱議話題。顯然，對于來自相對涼爽國度的德國隊而言，適應起來并無太大困難。但是在博物館里重溫在巴西奪冠的場景時，參觀者并不希望重溫當時的酷熱天氣。在不同區域安裝可調節式冷熱分布系統的目的正在于此。

　　充分利用“場地寬度”

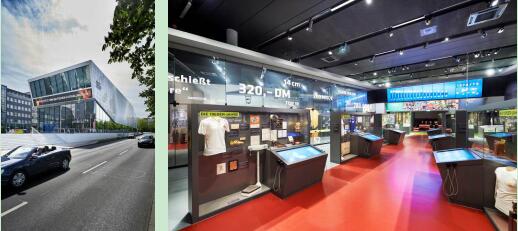

　　這座“足球紀念殿堂”的空調系統可謂面面俱到：正面高達數米，十分敞亮，展示了德國足球呈現給世人的第一印象，因而必須時刻保持清晰，不致沾染霧氣。就博物館本身層面而言，到訪參觀的球迷可再次感受到國家隊、聯賽各俱樂部和頂級球星的傳奇經歷，令人流連忘返。此外，博物館的布置則更是在烘托氣氛方面起到了錦上添花的作用，極為適合舉辦包括莊重晚宴與輕松派對在內的各種活動盛事。賽場就在多功能特效廳的地下一層，可供多人同時進行高質量訓練——球迷們完全可以將新近掌握的足球技巧于實戰中進行運用和演練。眾多餐廳的日常菜單上中囊括了各種美食，與當下國家隊的日常食譜相契合，使球迷的體驗更加全方位。

　　為了確保各種獨具特色的活動均可享受到適宜的溫度，德國足球博物館作出了極大的努力，確保各種技術選項組成完整的“出場陣容”。一臺功率達 400 kW 的集中供熱設備確保室內溫暖，兩臺功率為 300 kW 冷水機組負責進行制冷。為了盡量節能，機組還外連了具備直接蒸發功能的冷卻管組，通風系統另行配備了隔熱冷卻系統，經過調節后的獨立系統通過通風管道以表面溫度控制、暖氣管溝和電熱器進行補充，可分別完成制冷與供熱，適應各種類型和配置的相應需求。

　　所有制冷供熱電路均由樓宇管理系統 (BMS) 進行中央控制。此外，系統還可根據溫度和時間來控制每條支路的循環泵(“WILO Stratos”，口徑 DN 65)。這保證了建筑各區域內的空間溫度足夠適應人們需求，經濟、快速、高效。

　　制冷供熱分布的“戰略陣容”

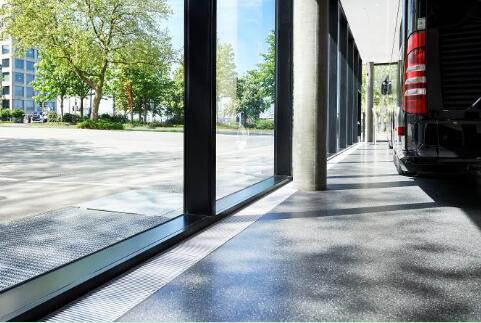

　　博物館第一層和第二層展區采用通風系統進行供熱制冷。地板通風敷設于門廳處。暖氣布局有助于確保高大玻璃建筑里面的溫度，并且可以抵御低溫季節的干冷氣流，使窗上免于掛霧。多功能廳還額外加裝了地?zé)嵯到y(tǒng)，也可用于被動冷卻散熱。這里既可以舉行高雅的聚會，又能進行各種活動，比如說，經過簡單改造即可變身為足球場地。由于運用了大量的玻璃元素，夏季往往會產生相應的熱通量，而天花板卡式空調機組則會在負載達到峰值時開啟，額外提供冷氣。其他輔助房間則由傳統電熱器進行供暖。威樂 (WILO) 泵產品可以向每個獨立的制冷供熱支路提供所需的能源，具體取決于相應的溫度水平。

　　在德國足球博物館技術總監安德里亞斯·海涅 (Andreas Heine) 眼中，將泵整合到 BMS 系統中是至關重要的一環：“制冷供熱的需求是由室外溫度以及博物館現行的日常開放時間決定的。雖然如此，我們也仍然需要跳出既定的系統編程設定，以應對特殊的活動事件與場合。”得益于 BMS 的應用，一切均可通過簡單點擊鼠標或者觸摸屏幕解決：安裝于中央工程控制室中的空調系統和供熱系統通過觸摸屏上顯示的系統示意圖即可輕松控制。溫度和時間設定可以從 BMS 辦公室終端進行調節?！叭绻顒有枰谝归g舉辦，則日期、時間和所需溫度水平均可錄入到 BMS 計劃安排當中?！焙Ｄ?(Heine) 先生對于這一復雜系統技術的簡單操作進行了生動的描述。而在閉館時間內，未被活動占用的建筑部分會自動切換至常規的節能溫度水平。

　　威樂 (WILO) 技術助力實現快速轉換

　　“高效的威樂 (WILO) 泵技術對于降低博物館的能耗起到了巨大的作用，”威樂WILO(德國)銷售總監克里斯蒂安?克魯斯 (Christian Kruse) 解釋說。“博物館中總共安裝了 21 臺循環泵，其中 15 臺泵用于供熱，另外 6 臺用于制冷?！薄癢ILOStratos”系列屏蔽循環泵(參見框中)的能源效率指數 ≤ 0.20。這是目前歐盟委員會節能化設計指令 (ErP) 的所設定的標桿水準。此外，該循環泵通過自身所具備的全新功能，不斷探尋和激發持永磁電機(EC) 的最大節能潛力。這一極限稱為“Q——限值”(Q——Limit)，將每條支路的容積流量降低至現在最大流量的 25% 至 90% 之間。當達到預設值時，循環泵會自動調節自身特性曲線，使其符合限值水平?！斑@樣可以實現流速的快速按需調整，”克里斯蒂安?克魯斯 (Christian Kruse) 表示?！巴瑫r，也杜絕了供熱或制冷能力不足的狀況?！?/p>

　　總述

　　用盧卡斯?波多爾斯基 (Lukas Podolski) 的話說：“足球就像下棋——只是不帶骰子。”按照這一邏輯，保持理想的溫度水平與對弈時的運籌帷幄一樣，無關運氣。在這個足球館，面對展出的大量獎杯和錦標時，球迷們一定會激情澎湃。當然，這正是預期的效果。

　　如需了解更多信息，請訪問

　　www.fussballmuseum.de/en

　　www.WILO.com

　　備注

　　WILO——Stratos –高效智能水泵標桿：使用EC電機的高效屏蔽循環泵

　　高效屏蔽泵“WILO——Stratos”專為熱水循環、空調系統和閉式冷卻循環中的應用研發而成。單泵能源效率指數 (EEU) ≤ 0.20。流量(Q限值功能)的限值可以進行預設，實現效率助推調節。

　　循環泵總共具有四種運行模式：

　　· 定轉速模式(n = 常數)

　　· Δpc 代表恒定壓差

　　· Δpv 代表可變壓差

　　· ΔpT 代表溫度控制

　　永磁電機(EC) 實現的持續控制提供了巨大便利，而且還可以選擇通過樓宇控制系統進行操作。WILOStratos 可以配備 Modbus、BACnet、CAN、LON、PLR、DP、Ext.Off、Ext.Min.、SBM 和 Ext.Off/SBM 等多種通信接口。所提供的管路接口從 DN 32 到 DN 100 不等;額定壓為 6/10 bar，另有 16 bar 作為特殊解決方案。

　　——————————————————————————————————————————
