地鐵已成為一座城市經濟實力、人們生活水平及現代化的重要標志。隨著我國改革開放的持續進行，經濟的飛速發展，人們對現有交通的期望和要求也越來越高;再加上城市人口增加，路面交通狀況的惡化，地鐵正成為人們心目中最理想的交通解決方案，各大城市對地鐵的需求也越來越迫切。

　　目前一些專家正在探討我國地鐵水處理情況的更多本源問題：由于軌道交通快速、準時、安全、高效等特點，城市軌道交通，特別是地鐵的蓬勃發展給城市居民的出行帶來便利，使其越來越多地成為廣大市民出行的第一選擇，但由于處于地下站內衛生間污水排放所引起的異味外溢、蚊蠅細菌滋生、清理困難等問題是這一課題衍生的一系列難題。

　　國內地鐵車站傳統的污水提升系統一般由排水管道、污水池及污水泵組成，該系統具有技術成熟、運營管理經驗豐富、設備初期投資較小等方面的優點，但是隨著人們對乘車環境要求的提高和軌道交通工程建設的快速發展，傳統污水提升方式暴露了出了一些問題：

　　傳統污水提升方式暴露的問題：

　　(1)污水池和污水泵房占地面積較大，同時結合站臺板下空間設置，占用過多板下空間，影響板下電纜、水管的敷設;污水池檢修口容易散發臭味;

　　(2)由于受到污水泵啟動次數等的限制，污水池有效容積較大，污水在池內停留時間長，土建污水池蓋板密封性差，容易滋生蚊蠅、臭氣，從而影響車站的衛生條件及舒適度;

　　(3)由于污水中的雜物容易造成堵塞，同時污水池中存有一部分受水泵吸水要求影響而無法排出的污水，所以污水池必須定期進行清掏，污水池清掏時需要人工進入水池，污水散發的臭味污染周圍環境，令人較難接受;(4)污水池土建施工量大，要求高，比如需要考慮穿墻柔性管路，容易出現泄漏，由于環境惡劣，檢修工作條件差，難度大。

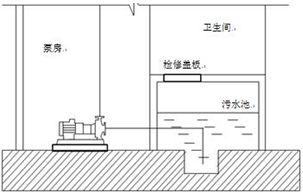

　　圖1 傳統地鐵站污水提升布置圖

　　集成化的污水提升器有效解決方案

　　鑒于上述傳統方式的缺點，集成化的污水提升器特別是德國威樂WILO的污水提升器很好地解決了上述問題。該裝置一般設置兩臺污水提升泵，一用一備，同時水箱中設置壓力液位傳感器，以監測水箱水位。生活污水經排水管進入密閉污水箱中，液位達到設定高度時由污水泵將污水排出車站，進入市政排污管道。

　　該系統有如下特點：

　　(1)無需設置土建污水池，設備緊湊，占地小，節省土建投資;

　　(2)與其他專業接口少(土建無需設置水池，吸水坑，防水套管等，水泵及水位控制為配套設備)，有利于保證施工質量，供貨商提供全套設備，責任明確;

　　(3)水泵可采用干式安裝，便于維修;帶切刀的水泵不易堵塞;

　　(4)采用密閉式污水箱，衛生間及泵房環境較好;

　　(5)采用適宜的水泵電機，水泵可連續啟動次數的性能較傳統的污水泵高，因而污水儲水容積較傳統形式小，并可根據用戶需要進行調整，可保證水泵處于良好的工作狀態，電機功率小，節約電能。

?

　　污水提升器的集成設備示例

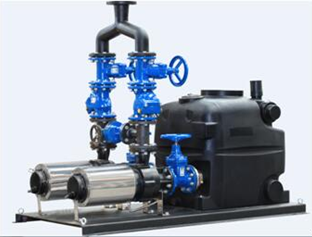

　　圖3 德國威樂WILOWilo污水提升器集成設備示例(Wilo Drainlift)

　　德國威樂WILO生產的污水提升器(Drainlift EX污水提升裝置)有諸多顯著優勢：

　　利用輸送介質，有效進行電機冷卻，實現連續運行，電機運行溫度40℃，電機壽命長;

　　葉輪口環處采用0.5mm密封間隙，有效阻止污物進入冷卻夾套;

　　采用硬質合金切刀，有效切碎大顆粒物，防止出水管路堵塞;

　　采用雙流道閉式葉輪，水泵效率達到51%，水泵效率高，節能效果好;

　　單臺水泵正常啟停次數可達30次/時，所需水箱數量少;

　　標準配置為單箱雙泵，結構緊湊，節約安裝空間;

　　德國進口PE水箱，最大有效容積達到305L，有效容積率達到76%，壁厚達到9mm 結實耐用;

　　機組使用預制底板，現場安裝方便;

　　德國進口WIKA品牌靜壓液位計，精度高，可靠性好，堅固耐用;

　　水泵進口采用清淤設計，有效減少水箱內污物沉積無;

　　具有反沖洗結構，日常維護簡單無;

　　結論

　　(1)傳統污水泵站暴露的問題較多，即使在原系統的基礎上進行優化，仍不能有效地解決污水泵站乃至衛生間的衛生條件等問題，有必要升級原地鐵污水提升系統;

　　(2)密閉式污水提升系統在設備占地、節水、減少設計接口、降低施工難度、改善衛生條件等方面具有明顯的優勢，可在地鐵建設工程中推廣使用;

　　(3)密閉式污水提升系統適應性強、設備緊湊、穩定可靠，真空污水提升系統設備、管路布置靈活，除了適合在新線建設中使用，還適合地鐵車站增設或改造衛生間的工程。

　　參考文獻：

　　[1] GB501572003，地鐵設計規范

　　[2] 陳耀宗，姜文源. 建筑給水排水設計手冊[K].北京：中國建筑工業出版社， 2000
