科技發展日新月異，而數明半導體一直緊跟時代，從未停下腳步。基于此前多代產品的技術積累，數明半導體繼續積極進取、總結經驗、突破創新。近日，數明又重磅推出一款新產品SLM5418超緊湊的350mA負電壓充電泵和可調節穩壓器芯片，進一步滿足廣大客戶多樣需求，為設備安全保駕護航。

|||?SLM5418超緊湊的350mA電壓充電泵

SLM5418超緊湊的350mA負電壓充電泵和可調節穩壓器芯片，它是一款單片負電壓充電泵，集成了一個內置可調節負電壓穩壓器。其輸入電壓范圍為2.3V至5.5V，其中負電壓充電泵可產生?–VIN?的輸出電壓，?負壓的穩壓器可以提供0V至負輸入電壓范圍的輸出電壓。

SLM5418集成了四個低阻抗的功率管，保證電荷泵（OUT1）最多可以提供350mA，負壓穩壓器的最大輸出電流為200mA。

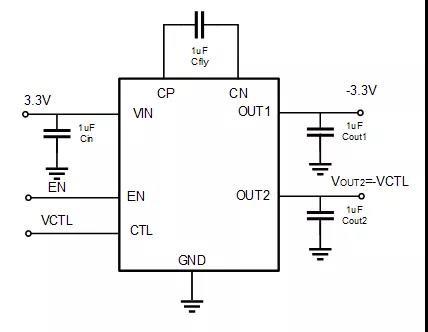

圖1.SLM5418典型應用電流

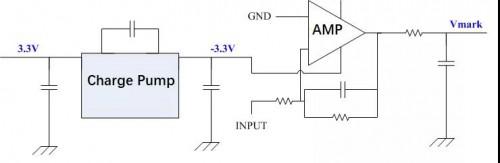

圖2.?SLM5418的原理框圖

|||?SLM5418體積/噪聲更小?適用性更廣泛????

SLM5418工作在1MHz的恒定開關頻率，保證了在整個負載范圍內的輸出噪聲均較小。1MHz的開關頻率可以使用更小的電容，讓整個設計更加緊湊。SLM5418內部軟啟動電路能有效減少啟動時的浪涌電流，減小啟動對系統電源的沖擊。

SLLM5418采用1.4*1.8?QFN-10的封裝，適用范圍廣泛，包括光模塊、RF?放大器和傳感器電源。

|||?SLM5418性能

—?輸入電壓范圍2.3~5.5V;

—?-1X的負壓電荷泵可以支持最多350mA的輸出電流和400mA的峰值電流;

—?負壓LDO的輸出范圍為0V到-VIN;

—?恒定的1MHz的開關頻率;

—?4個1uF的電容可提供60mA的電流;

—?短路保護，過流保護和過熱保護;

—?緊湊的封裝?(QFN-10L?1.4*1.8mm)

|||?結論

SLM5418系列產品優勢，具有更小的體積、更輕的噪音，更多種方式保障設備的安全。另外，此產品適用范圍更為廣泛，如光模塊、RF?放大器和傳感器電源等領域的涉及，數明為客戶提供最優、最寬的產品線。
