針對目前我國城鎮污水處理廠設施老化、工藝技術落后、排放標準趨嚴等現狀，大多數污水處理廠都面臨提標改造等問題。9月17日，在2020(第十二屆)上海水業熱點論壇上，北京中斯水靈水處理技術有限公司副總經理韓瑾以“垂直流迷宮工藝在提標改造中的應用實踐”為題做了主題發言。

韓瑾

污水處理現狀

韓瑾表示，2000年～2010年是污水處理廠的快速建設期，到今天差不多有20年的時間。大多污水處理廠都面臨著設備老舊且年久失修、技術工藝落后的情況，有的甚至都無法達到污水處理排放的標準。

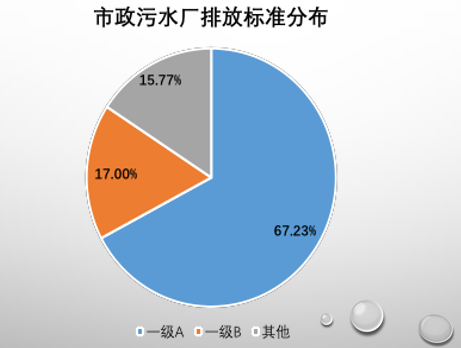

目前，污水處理廠主要執行的排放標準，70%左右都是國標一級A。此外北京、天津、山西等地陸續出臺了地方標準，這些地標標準，基本對應北京準四類，甚至有些地方提出了準三類的標準要求。

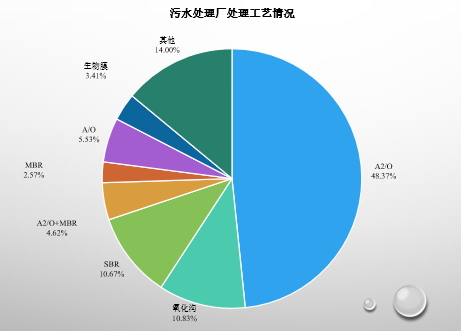

我國城鎮污水處理廠主要采用五大類工藝，分別是A2/O及其改良工藝、氧化溝及其改良工藝、SBR及其改良工藝、A/O及其改良工藝、生物膜工藝，占所有城鎮污水處理設施的80%左右。

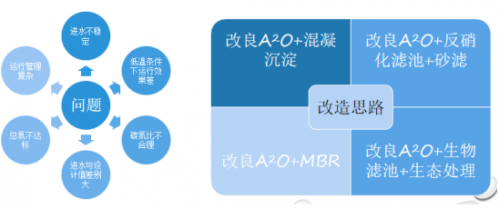

韓瑾認為，污水處理廠要進行提標改造的主要原因是總氮不達標、工藝運行管理落后等，尤其在東北低溫條件下，設備運行效果非常差。現在污水處理廠主要的改造思路，是以A2/O做提標改造，在A2/O后面加了混凝沉淀、生物濾池等生態處理的方法，這是現在主流的改造思路。

而中斯水靈的VFL垂直流迷宮工藝，是基于傳統的活性污泥法，運用垂直流迷宮結構設計增大污水停留時間，加長生化作用時間，能使出水水質全指標(包括總氮總磷)穩定達到準四類水排放標準。

VFL垂直流迷宮工藝

VFL工藝基本原理1

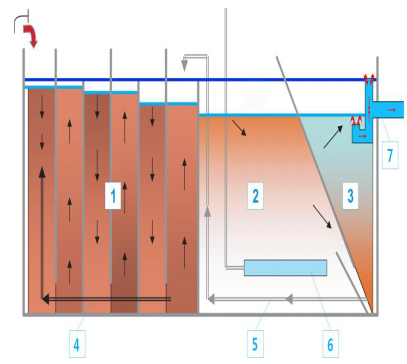

韓瑾介紹，反應器的最前端為厭氧區，污水沿導流板先后進入?yún)捬鯀^(qū)、缺氧區、好氧區和沉淀區。VFL技術工藝在厭缺氧區，水是垂直流動的。反應器內置豎向?qū)Я靼?，將反?yīng)器分隔成幾個串聯的反應室，每個反應室都是一個相對獨立的上下流式污泥床系統。相當于上下流式的污泥處理系統，所以在厭缺氧區，污泥濃度相對比較高，在北方污泥濃度可以達到8000毫克/升左右。

VFL工藝基本原理2

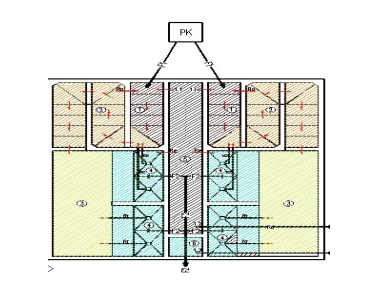

這是污水處理廠的平面布置，VFL所有的工藝過程都在一個反應池里面完成。傳統的污水處理廠有很多池子，但是VFL的工藝過程，所有的厭氧、缺氧、好氧，包括沉淀都可以?xún)?nèi)置在一個反應區里面完成。

VFL工藝基本原理3

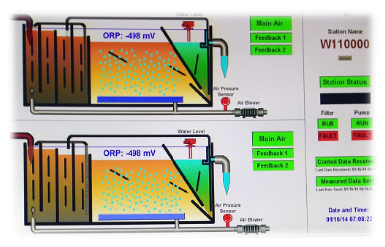

另外，該工藝還有一個獨特的控制系統，這個控制系統是通過好氧區各ORP實時控制整個系統的曝氣和回流，從而保證出水水質穩定實時達標。

VFL垂直流迷宮技術特點

韓瑾介紹，與傳統處理技術相比，VFL工藝還具有顯著的建設優勢和運營優勢。建設優勢主要體現在：建設成本低，無需調節池，工藝簡單，設備量少，一體化設計，建設周期短;適應性廣，南方低濃度，北方高濃度，東北低溫和熱帶高溫均可穩定達標;規模齊全，處理規模從1噸到10萬噸，實現村鎮污水處理規模全覆蓋;適合連片治理，全自動運行，遠程監控，無人值守，適合連片治理項目等。

而其運營優勢則表現在：能耗低，機電設備少，無推流攪拌設備，主要用電設備為鼓風機，500噸的污水處理廠，出水水質為北京地標，能耗為0.3度電;人工費用低，遠程監控，現場無人值守;產泥量低節省污泥處置費用，1500噸的污水處理廠年產泥5噸等。

總體來說，VFL垂直流迷宮工藝從技術上解決了小型污水處理設施“抗沖擊、實現穩定運行”的問題，是一項經過國際和國內市場長期檢驗的成熟穩定簡單可靠的先進技術，非常適合目前國內中小型污水處理廠的總體設計。

VFL技術在提標改造中的實際應用

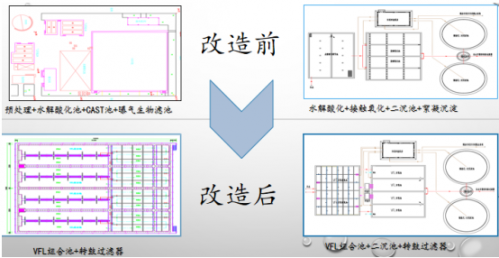

韓瑾介紹，這是中斯水靈針對現在目前主流的工藝改造。第一個是預處理+水解酸化池+CAST池+曝氣生物濾池的改造，中斯水靈只用了CAST池做改造，將原來國標一級B的出水水質做到了國標一級A;第二個是水解酸化+接觸氧化+二沉池+絮凝沉淀的改造，利用現有的池型進行了全面的改造，完全改變了池型結構，變成了VFL組合池+二沉池+轉鼓過濾器，出水水質同樣由國標一級B做到了國標一級A的標準。

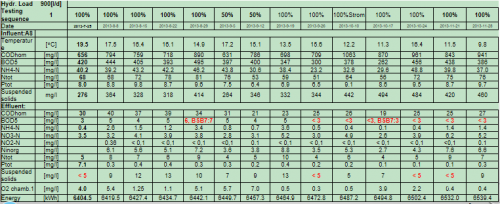

韓瑾還提到了中斯水靈最小的(900升一天)設備為期一年的水質檢測情況，(如上圖所示)上半部分是進水的水質，下半部分出水水質。在進水水質非常高的情況下(COD在800mg/L到1000mg/L左右)，出水水質所有指標都可以達到準四類的標準。

北京昌平北流村污水處理項目

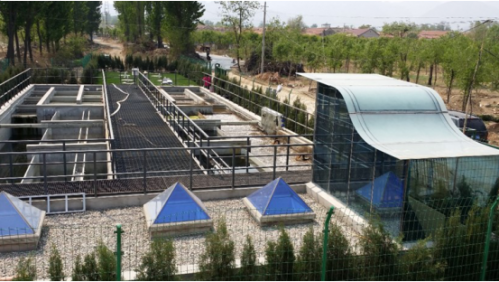

北京市昌平區流村鎮北流污水處理工程，位于昌平區流村鎮，污水廠處理污水原水來于流村鎮北流村范圍內居民日常生活污水，日處理量為500t/d。韓瑾表示，該廠剛剛開始運行的時候，有一半沒有進水，很多污水處理廠前期進水量都是不足的，在這種情況下(200噸以上項目)，中斯水靈基本都會分成兩列來建設。

經水質檢測數據分析，進水跟設計值差異非常大，總氮的進水從一百到十幾都有。但出水基本上保持在10mg/L以下，出水的標準是15mg/L。另外，出水的COD標準是30mg/L，平時實際運行的時候，基本上都保持在20mg/L以?xún)?nèi)。出水在準四類的情況下，噸水的費用在0.31元左右。

西烏旗白音華能源化工園區污水處理廠提標改造工程

西烏旗白音華能源化工園區污水處理廠提標改造完成后，已實現連續穩定運行，出水水質各項指標均達到地表準四類，且由原噸水能耗0.8度電降低至0.3度，整個工藝流程短，自動化程度高，系統穩定性強。

項目工程

韓瑾表示，中斯水靈的VFL技術已在北京、內蒙古、山東、浙江、吉林等多地開始實踐應用，并憑借其成熟穩定、系統簡單、能耗低、污泥產量低、出水總氮總磷全指標達標等優勢特點得到業界人士的一致認可。未來，中斯水靈希望以最簡單的工藝，最低的能耗滿足國家排放的標準，希望和業內同仁一起，為中國的污水處理事業貢獻自己的力量。
