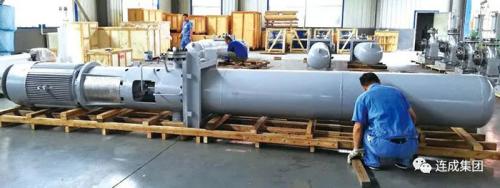

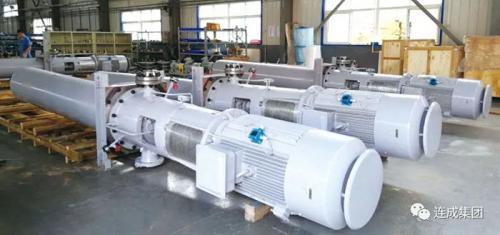

日前，剛剛交付給客戶的4臺TTMC100（B）×5插入深度2295mm的立式筒袋泵，已在連成大連工廠內實現交付，這是大連工廠圓滿完成的又一批出口阿聯酋商務合同。

自2015年完成敦煌首航節能新能源有限公司凝結水輸送的TTMC80(A)×6供貨合同至今，已陸續為山西啟光發電有限公司、中冶焦耐工程技術有限公司等多家用戶提供產品服務。特別是在發電行業的凝結水輸送方面，連成大連工廠已有近二十臺套之成功案例。

眾所周知，石化行業儲存乙烯、丙烯和LNG等易汽化液體的立式儲罐，安放于地面之上，而與儲罐配套的外送泵，通常面臨裝置汽蝕余量很低的問題，有些工藝裝置其NPSHa在1m以下，甚至接近零，所以外送泵必須選擇埋在地面以下的立式筒袋泵（API-VS6）。

立式筒袋泵的制造技術水平要求很高，上世紀八十年代以前，沈泵研制的YT立式多級筒袋泵在石化、電力行業廣泛應用。因其流量小、故障頻繁等因素，導致關鍵工位泵幾乎全部高價進口。沈泵和大耐率先引進了荏原LTDN和蘇爾壽公司TTMC系列立式筒袋泵制造技術后，國內泵廠陸續掌握VS6泵設計與制造技術，相繼推出了VS6系列產品，參與國內市場與國外泵廠競爭。

連成大連工廠針對國內外市場的需求，在優化國內外VS6技術的基礎上，陸續推出了連成集團的VS6立式筒袋泵。是完全按照API610標準規范設計開發的VS6系列產品。適合于輸送清潔的或稍有污染的低溫的或高溫的、化學中性或有腐蝕性的液體，尤其適用于裝置汽蝕余量低的工況。主要性能參數：流量Q=5～800m3/h;揚程H=5～800m ;壓力P=10MPa;工作溫度：T=-180～+180℃;液下深度可達3.1m。

連成集團大連工廠推出的TTMC型立式筒袋泵為多級、徑向剖分式。葉輪的型式為單吸徑向式，并配有單級殼體。首級葉輪一般是吸入式葉輪。軸向力由向心推力球軸承承受，軸承依靠潤滑油潤滑。壓差較大的情況下，由平衡鼓裝置平衡軸向力。水力過流部位采用高效節能泵的水力模型。當液下插入長度超過2米時，采用接軸結構。由于泵體浸在液體中，因此對外具有無泄漏特點。電動機通過撓性聯軸器（或爪形聯軸器）驅動泵運轉。從驅動端方向看，泵為逆時針旋轉。

一

國內外主要VS6泵制造商的結構及特點

1.1、美國福斯WUC（VS6）泵（圖3）

福斯WUC泵在國內已經有百余項業績，有多年的運行業績。具有短軸承跨度和加粗的軸，保證了軸系足夠強度，因此軸上可串聯更多的葉輪，所以福斯WUC泵能夠做到近2000m揚程。但是，福斯WUC平衡孔的設置雖然解決了軸向力的平衡問題，但是泵的效率會降低。

1.2、魯爾VLT剖面圖（圖4之左圖為首級葉輪下沉結構圖）

魯爾VLT泵采用了首級葉輪下沉結構。由于扭矩小，采用小軸徑，減小轉子圓周速度，降低磨損及水力損失，提高泵效率，解決了立式筒袋泵插入深度長時，摩擦副容易磨損、振動大的問題。但是，對于低汽蝕高揚程的工況，就不太適用。因?yàn)楦邠P(yáng)程泵的葉輪級數很多，軸向尺寸本來就長，首級下沉必要性值得商榷。

1.3、蘇爾壽TTMC（VS6）的剖面圖（圖5）

蘇爾壽TTMC泵作為最早引入國內的VS6泵型，在國內有大量應用。其中小流量VS6泵，國內最高揚程業績也已經突破到977m，國外應用的最高揚程已經達到1292m，突破了TTMC泵型原有最高設計揚程。主要得益于徑流葉輪和徑向?qū)~體的采用、軸向更緊湊的設計，以及用平衡鼓平衡軸向力。

1.4、大連深藍LDB-A VS6泵剖面圖（圖6）

大連深藍LDB-A泵在國內石化行業有較多業績。最小流量5m3/h,最大流量250m3/h，最高揚程780m。在丙烯、乙烯泵的應用領域取得的大量成績，其結構穩定可靠，技術相對成熟。

連成VS6立式筒袋泵的結構與特點

有多種結構變形，在不同的使用條件下都可以選擇出最優的配置。在水力方面首級與次級葉輪單獨設計，首級葉輪具有高的汽蝕性能，次級葉輪具有高的效率，采用徑向或空間導葉式壓出室，無水力徑向力。

2.1、首級葉輪下沉的結構（圖7）

其余葉輪全部上提，優點之一，下段泵軸僅傳遞一個葉輪的扭矩，軸徑減小，有利于首級葉輪的水力設計；優點之二，其余葉輪全部靠近上部軸承，泵運轉振動小。

2.2、首級葉輪的進口增加誘導輪?

誘導輪增加了首級葉輪進口的靜壓力，從而降低首級葉輪的NPSH3，可降低泵的地下深度。誘導輪有徑流螺旋式誘導輪和軸流螺旋式誘導輪兩種，前者軸向高度短，但在使用中易出現紊流和振動故障；后者大多設計成變螺距誘導輪，由于葉片高度小，整體剛度優于前者。

2.3、優化軸承部件結構(9)

VS6泵其軸向力由向心推力球軸承承受，壓差較大的情況下，由平衡鼓裝置平衡軸向力。設計有油液分離器，配置重載止推軸承。

2.4、優化泵軸連接型式

當液下插入長度超過2米時，采用接軸結構。設計有插入式接軸結構和分半結構的接軸套筒。

三

連成VS6立式筒袋泵的工程應用及要求

3.1、工程中注意

VS6立式筒袋泵工程中注意NPSHa和NPSH3的基準面應統一；系統計算中如何選取流量計算NPSHa值；選擇介質最高持續溫度下的汽化壓力來計算NPSHa。首級葉輪在地面以下n米，(NPSHa + n)大于首級葉輪的NPSH3，就不汽蝕。

3.2、適合于泵進口法蘭處NPSHa低

立式筒袋泵專供泵進口法蘭處的NPSHa低（如≤1.5m）以下的易汽化液體用。首級葉輪下沉到地面以下數米，相當于將NPSHa增加了數米，從而避免了泵汽蝕。

3.3、按最高持續溫度下液體的飽和蒸汽化壓力計算NPSHa

為了嚴防立式筒袋泵發生汽蝕，保證(NPSHa--NPSH3)有足夠的安全余量，延長其大修周期，不宜執行API 610對NPSHa是按泵的額定流量和液體的正常溫度的規定，而應執行美國水力學會標準和中國化工勘察設計協會《化工設計手冊》第六冊(工藝系統專業) 的規定，按最高持續溫度下液體的飽和蒸汽化壓力計算NPSHa，與按泵的最大持續流量下的NPSH3進行比較，再留至少0.6 m的富裕量。

3.4、首級雙吸、誘導輪是否必要，可視具體條件而定

大型燃煤電站大流量混流葉輪凝結水泵，每級泵殼的軸向尺寸長，級數不多，首級葉輪的地下深度已很深，適合采用首級雙吸葉輪結構。石化裝置規模大型化后，超高壓立式筒袋泵級數很多，首級再下沉、首級雙吸、誘導輪是否必要，可視具體條件而定。

3.5、要考慮檢修方便，預留空間

立式筒袋泵大修時，芯包要從埋地下的泵外筒體內吊上來，因?yàn)楦骷?jí)葉輪與導葉體交錯布置，泵轉子動平衡時必須全部解體，各級葉輪再重裝在軸上進行動平衡，合格后各級葉輪與導葉體又要交錯裝配成芯包吊進泵外筒體內，裝配空間要開闊，泵上方不應設置管路等。

3.6、帶有平衡鼓裝置及獨立的內循環自動潤滑系統

VS6泵其軸向力由向心推力球軸承承受。壓差較大的情況下，由平衡鼓裝置平衡軸向力。外殼僅承受入口壓力，外殼的長度以及泵的安裝深度取決于對NPSH汽蝕性能的要求。泵若安裝在容器上或于管道法蘭連接，可不裝外殼。軸承箱體中的向心推力球軸承依靠潤滑油進行潤滑，帶有獨立的內循環自動潤滑系統。流體動力徑向滑動軸承位于泵的入口端。泵在一定安裝深度情況下，泵軸帶有中間支承，液下滑動軸承采用多點支撐結構，其支承用液體潤滑。

3.7、軸封符合API682標準

密封腔完全符合 API682 第四版《離心泵及回轉泵軸封系統》標準要求，適合配置各種單端面機械密封，串聯式機械密封，并帶有冷卻、沖洗或密封液系統。

四

VS6立式筒袋泵之推廣應用

連成集團大連工廠推出的VS6立式筒袋泵已在電力、煤化工、石化等行業陸續應用。僅2020年上半年訂貨已達18臺套。分別被山西中電神頭第二發電有限責任公司（8臺）、江蘇中圣高科技產業有限公司生物質熱電項目（2臺）、上海電氣集團阿聯酋發電項目（4臺）和哈爾濱九州電氣股份有限公司（4臺）等選用。特別是在敦煌首航節能新能源有限公司、山西啟光發電有限公司、中冶焦耐工程技術有限公司等累計服役運行時間達50000小時（6年）以上，無服務記錄，贏得用戶贊譽。
